DUCATI F1 エンジン全バラ写真集vr2

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21521825.jpg

一枚だけへんなあたりのクラッチ板がありました。反っているものだけ交換です。忘れそう!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21523313.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21524525.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2153051.jpg

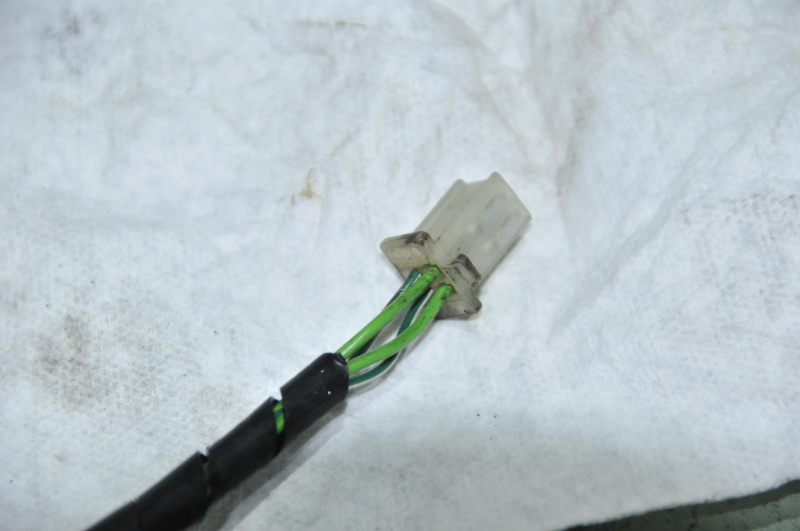

配線記録写真 ピックアップ
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21533759.jpg

ピックアップの位置をけがいてます!見えますか???
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21535116.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21543249.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2154770.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21542119.jpg

即席SST!!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21545994.jpg

この印はおなじみのタイミング!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21552533.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_21554034.jpg

これは本物のSST これがないとベルトのベアリングはとれません。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2157524.jpg

前回の整備で交換しているので大丈夫です。
ベベルからベルトへ1199パニガーレ前まで続きます。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2159139.jpg

ベアリング三兄弟!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2159421.jpg

ありゃ!こんなの付いてた!おっとっと!と言った二人その後このキーピンを見て「やってるね〜〜〜〜このバイク!」後で分かったのですが、パワーハウス製でした。僕には理屈は分かりませんが微妙にタイミングを変えている・・・とのことです。もう一度しっかり教えてもらおう。とはいいながらそもそもが分かってないので無理かな・・・・。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2213830.jpg

途中から助っ人現る!この方は4輪の方ですがかなりのマニアです。ありがとうございました。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_223697.jpg

ご対面はじめのリアのヘッドを外しました。ややべっとりカーボンが!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2231341.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2232763.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2234462.jpg

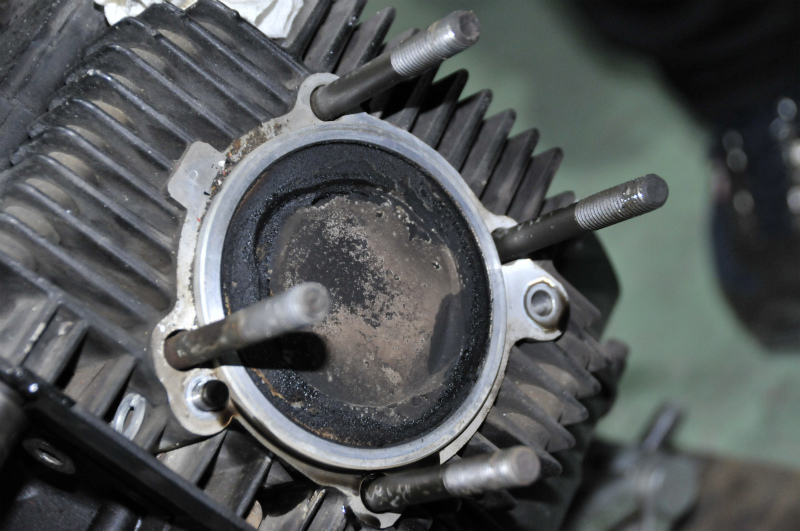

そしてフロント!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_224761.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_224269.jpg

ややフロントの方がましとのこと。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_226717.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2262986.jpg

ギアボックス?だったけ?
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_227012.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_228354.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2349091.jpg

これが大切な計測です。クランクケースの紙のガスケットを液状ガスケットにしたほうがオイル漏れがないようです。その分シム調整が必要です。バラす前の数値と仮組みした数値で調整をします。ここは仲川さんの腕のみせどころ。というか朝飯前な作業です。仲川さんにとっては。しかし伝説のライダーの仲川さんのバイクにおけるフィールドから学んだ知識とラーダーとしての勘!は本当にすごいですね。一度一緒にサーキット行って後ろ走って教えてもらいたいです。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2275057.jpg
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2273729.jpg
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2272529.jpg
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2271472.jpg

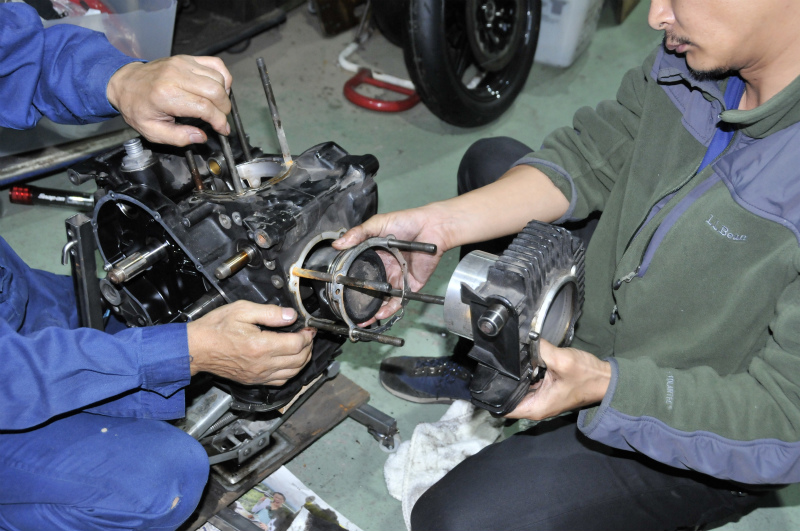

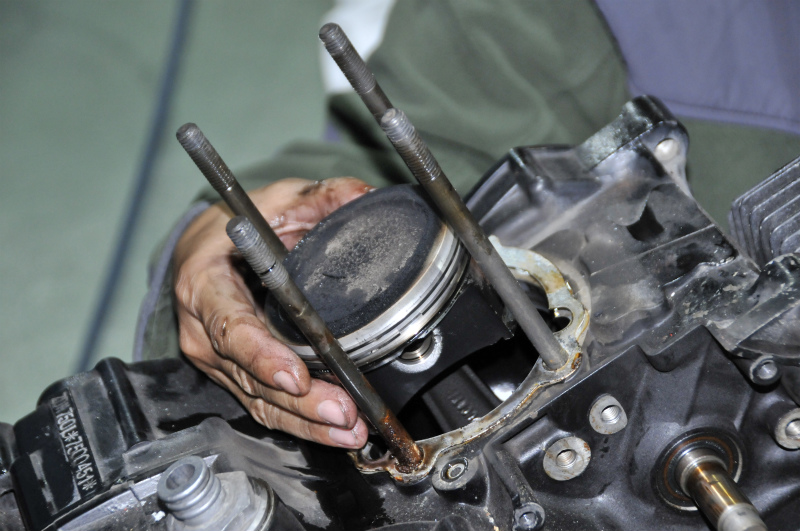

前後ともピストンリングの摩耗が進んでいたようです。ヘッドを開けるタイミングとしては「開けてよかった」タイミングでした。
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2281072.jpg

はじめて意識しました。これが僕のF1のナンバーです。ベベル1977のときはこればっかり見て本物か?調べてました。 ZDM750L※7500451※
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2294825.jpg

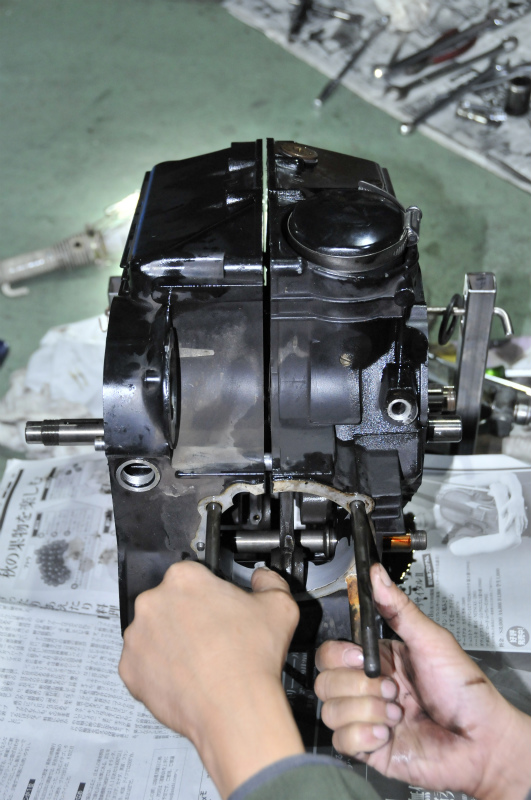

隠しネジがなかなかとれないまま御開帳しても開きません。やっと分かれました。いよいよ御開帳。このエンジンはパワーハウスの手がかかっているか?誰かが一度ばらしているか?微妙なとこですが、クランクが光っていたり・・・でやはり一度いじくっているようです。元オーナーさん!HP見たら教えてください!
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_22115738.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_22122693.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2212438.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_22132019.jpg
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2213326.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2214046.jpg
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_22134246.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2214262.jpg

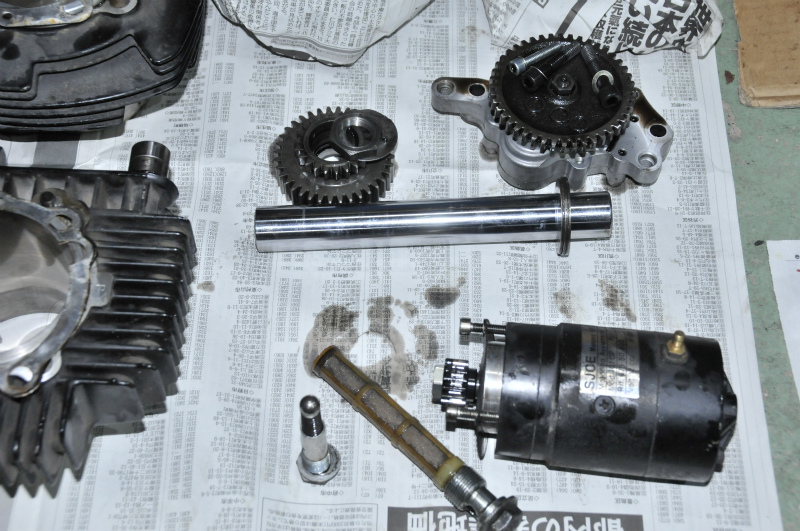

このセルはつぶれないでもつのかな???
DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2215212.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_22152299.jpg

DUCATI   F1 エンジン全バラ写真集vr2_a0051924_2216626.jpg

おつかれさまでした。ベベルとはまた違いました。一回り小振りになっていました。全体的にもすこしベベルより複雑でした。いい勉強になりました。仲川さんと助っ人さま(お名前忘れましたすいません)ありがとうございました。
