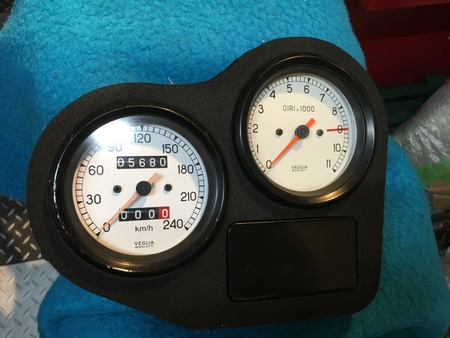

まずはTT1製作第一弾完成!メーターパネル。
二つのメータを一つにして完成です。結果高いオークションとなりました。

少し塗装ハゲがあるのでこれはタッチアップしましょう!インジケーターはアセトンで拭いて荒療治しましたが結果はNGですね。デイトナのプラスティック復活樹脂を塗って白濁をとりました。やはりレーサー風にベリアのエンジン回転計のみにしたいですね!(まったく知識ありませんが、車検にはスピードメータいるのかな?)





パワーハウスさんにインターレースベアリングを送ってもらいました。一つお願いしたのですが二つありました。下側も交換しとくかな?





F1とステムのサイズが違いました。F1は170mm TT1は160mm ポン付けとはいきませんでした。
ハマダさんの TT2もステムは160mmだそうです。








スイングアーム、エンジン、フレームを再びバラして仲川さんところに持ち込みます。
ステムシャフトを切るか?スリーブ製作するか?教えてもらいます。




このままだと写真のように、アンダーブラケットも干渉しそうです。10mmのスペーサーでは解決できまるかどうか?削り取らないといけないかも??? そもそもこのネジは?オイルクーラーかな??



仲川さんにいわく「ステム周りはなんてこてないですよ」・・・・との事でした。本当に自分では何にもできません!





ダメダメパンタクラブメンバーです。
by hiki-hiroyuki | 2016-03-31 22:01 | Comments(0)

メーターパネルのいいとこ取りをしました。
しかしかなりの車両が全てネジの部分が欠落してます。このケースもいずれはダメなんでしょうね。
ドカの樹脂系は30年でアウトです。

ケース❌   スポンジ◉    インジケーター❌     最初の落札
ケース◉   スポンジ❌   インジケーター◉      今回の落札

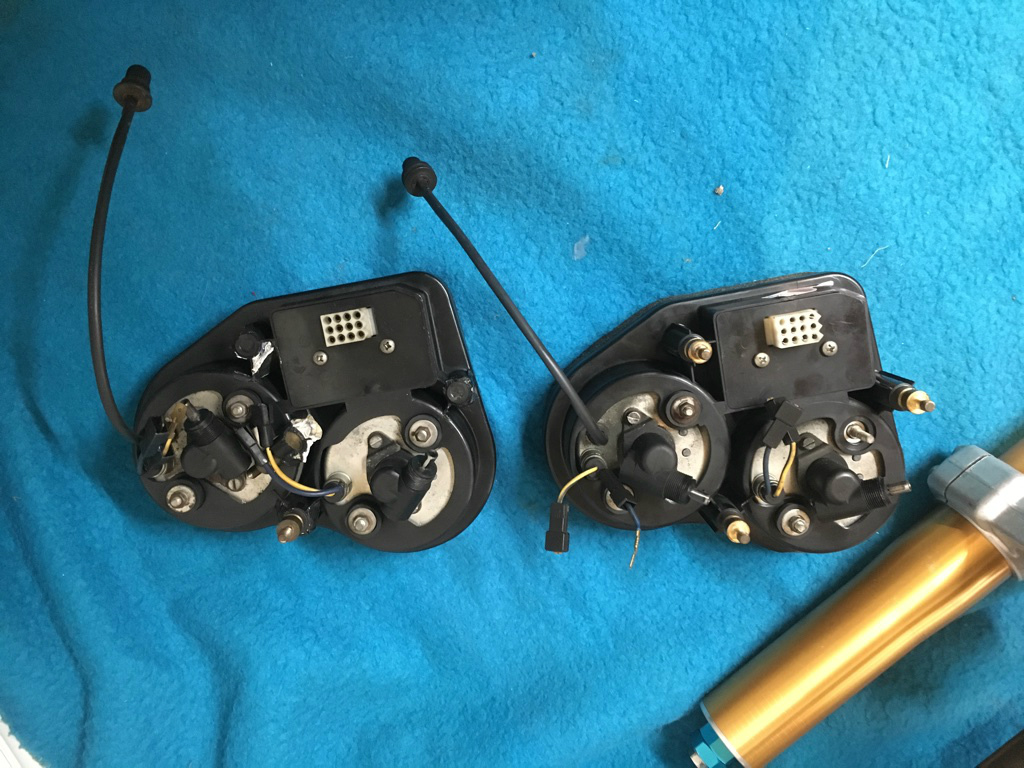

左がケース❌ 右がケース◉




ケース❌ スポンジ◉ インジケーター❌   最初の落札



ケース◉ スポンジ❌ インジケーター◉今回の落札




接着剤をとるのは脱脂スプレーがマッチしました。デイトナの復活剤を塗りこんで!

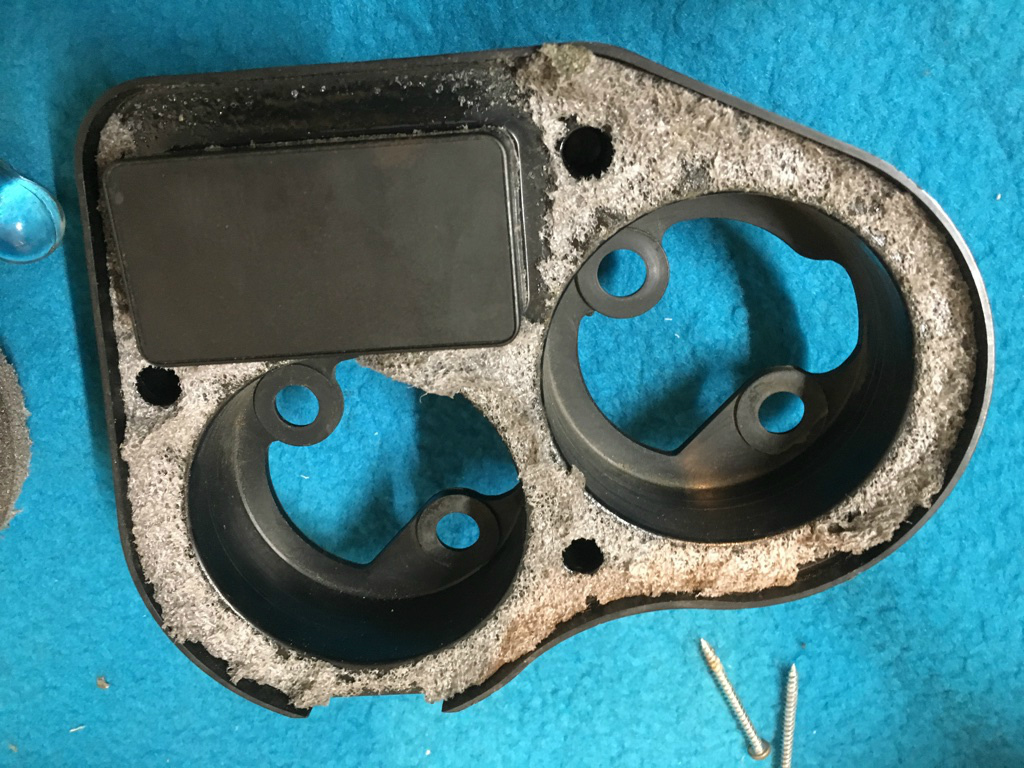

ケース❌  スポンジ◉ インジケーター❌   最初の落札

慎重に脱脂スプレーを使いながらスポンジを剥がす。

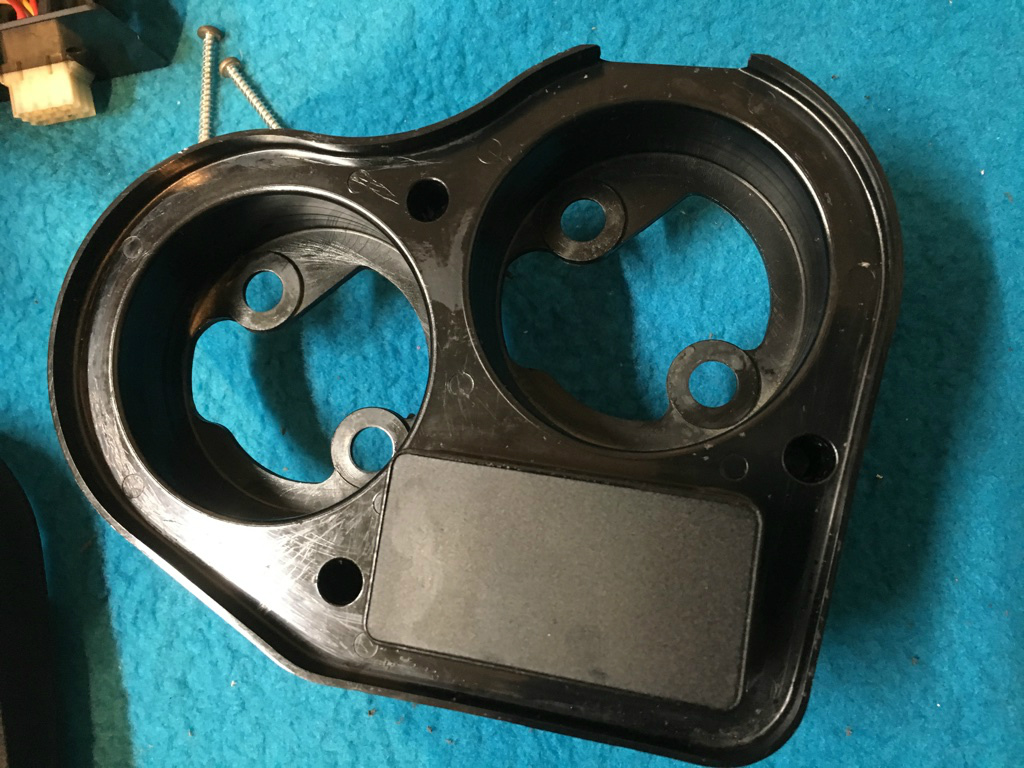

無事にいいパーツが残りました。

インジケータに何かが反応したのかシミが出ました。この部品ももう手に入らないのでしょうか?
メーター周りは乗りながら見る場所なので綺麗な方がいいですね!
by hiki-hiroyuki | 2016-03-26 00:19 | Comments(0)

ちょっと取り付けたみました。



ここまでは良かったのですが、残念!!!





フレームトと干渉してました!

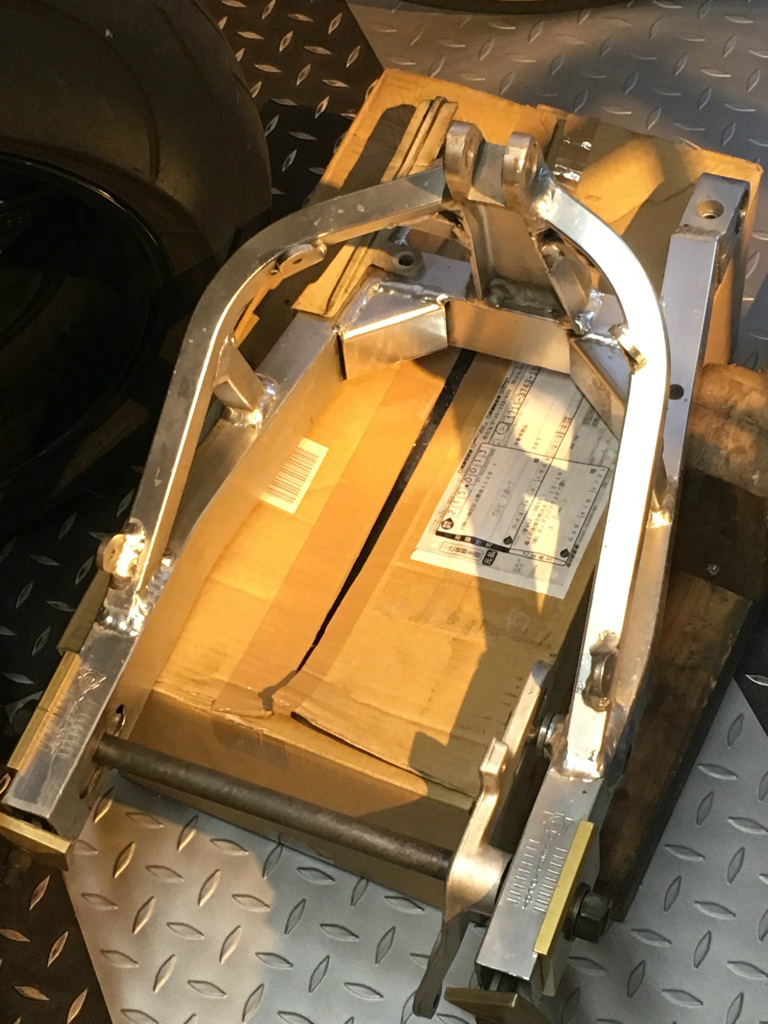

ヤフオクで落札していた400ssのスイングアーム




これだけクリアランスがあります!






左側も少し空いてます。

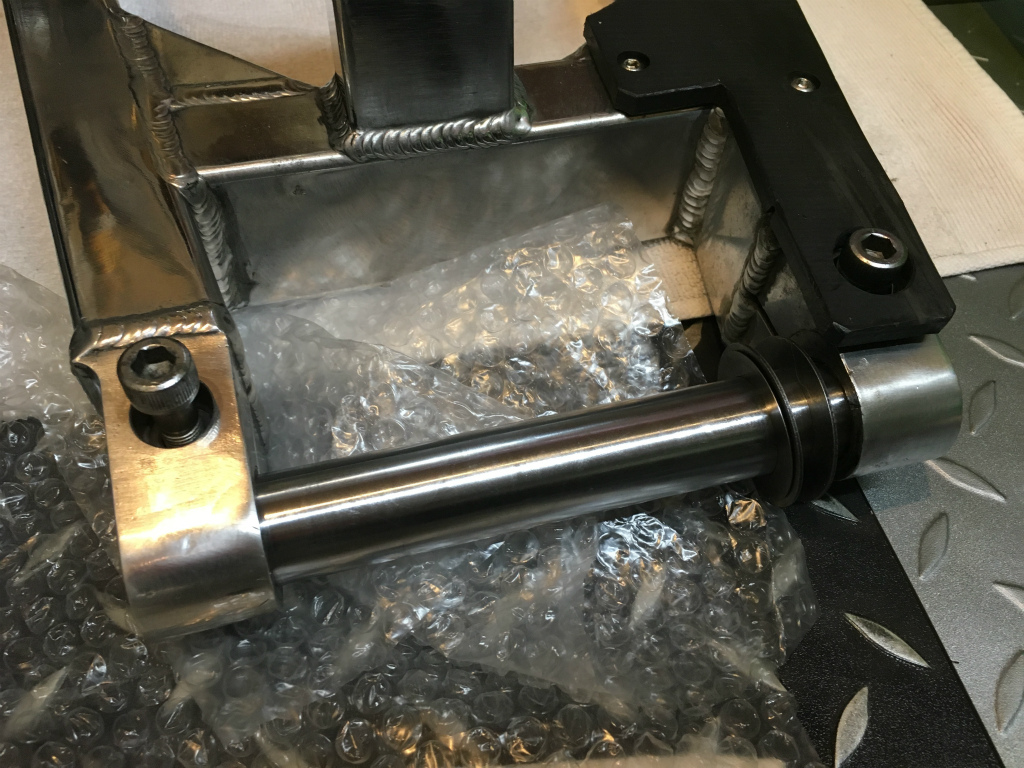

余裕がありますが、ピポッッドは隙間がすごいです。シムで修正という感じではありません。大丈夫なのかな???

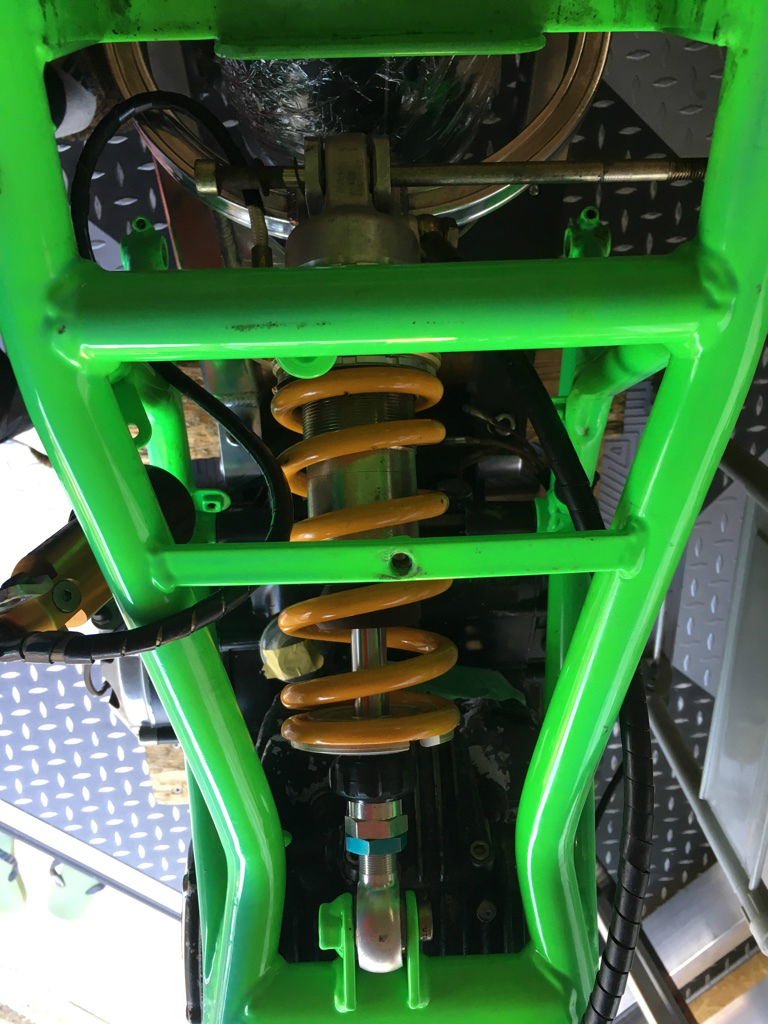

あと気になるのがリアサス。調整ホース系がフレームに干渉します。とりあえず逆さまに取り付けてみました。

中々ッベルリッキのレーシングフレームはオリジナルとは違うので苦戦しそうです。とは言いながら、仲川さんでは何の問題もない!話ですが・・・・。

2型の完成を急ぎましょう!
by hiki-hiroyuki | 2016-03-21 22:02 | Comments(0)

久しぶりに仲川さんところに行って2型の組み上げを行いました。

リアとフロントは仮付けしてもらってました。さあ組みます!








まずはテーブルに部品を並べます。








堀江さんのステップはTT1に取り付けますので2型はオリジナル戻します。しっかりしたいいステップですね。パニガーレはショボすぎますね。







ブラストの粉が残りまたまた抜けにくくなってます。ブラストは危険です。特殊なガッツん工具で直ぐに取れました。








久しぶりなのでスイングアームの組み付けは過去の写真をみて解明。右内側唯一薄いです。








メッキしたハンドル。なんかピント甘いな???








ハンドルのシャフトはこんな段付になってます。下にしか抜けません。プレスで抜いてプレスではめて!








カウルステーの取り付け細工、この作りは感心ですね。










スタンドも付きました。











かなり組みあがりました。あとはヘッドの取り付け、タイミングベルト周り、発電機とピックアップ配線ができれば終了です。とりあえずコテコテのままの部品を取り付けてますが、ボルトナット含めキレイキレイにして再セットします。









TT1の足回りに2型のスピードメータを詰めを削って入れたのですが、2型に戻すことになりました。









この爪は浅くていいので削ってしまいました。2型に戻すか!とバラしたら!!











圧入されているインナーのケースが外れてました。プレスでゆっくり広げて再圧入しようとプレスジワジワ、金槌でドン!

割れました!








仲川さん推薦のグリス。組み付けはこれが基本、締め付けてかじりそうなところとはカッパーグリスというのが仲川流です。









900ssのスピードメータギア。これを改造してTT1に入れます。入るのかな???
by hiki-hiroyuki | 2016-03-21 21:59 | Comments(0)

苦戦かもしれません!


ボルト類を落札!以外にお宝も含まれてます。ホーンがこんなにでかいとはびっくりです。カウルを止めるネジはチタンでした!



樹脂製にかわる金属製の部品がなぜか混入!早速付け替えました。

早速ボルトでエンジンにベルリッキフレームを載せてみました。




リアは貫通ボルトでバッチリでしたが、、、



片方は綺麗に収まりますが。。。

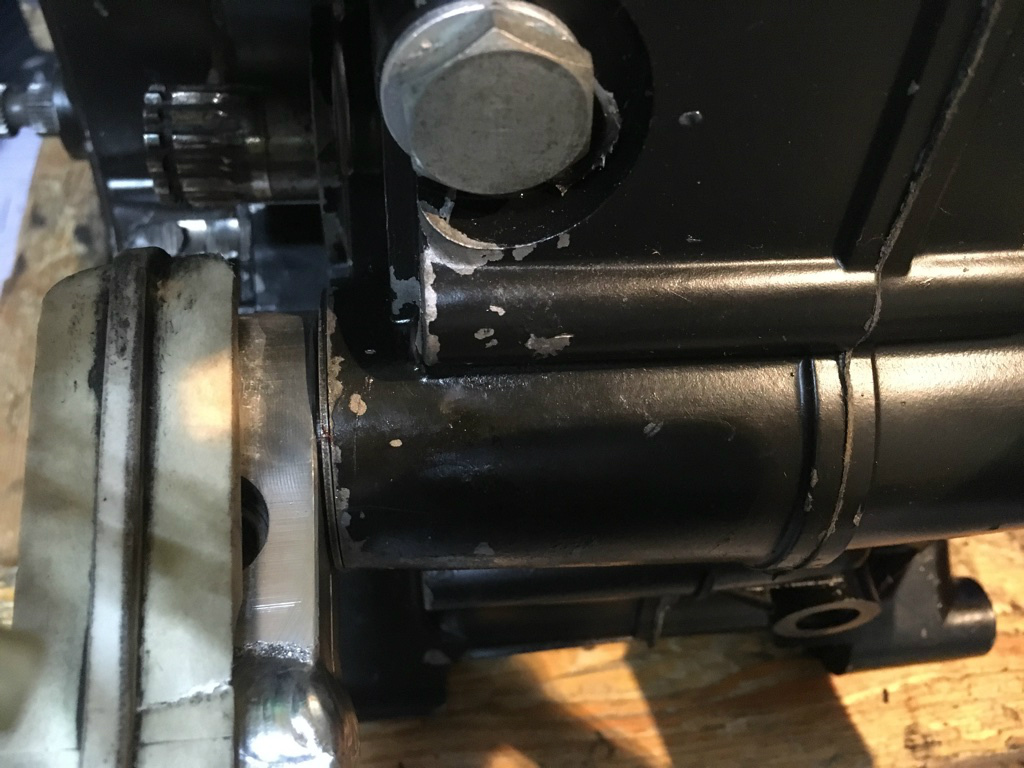

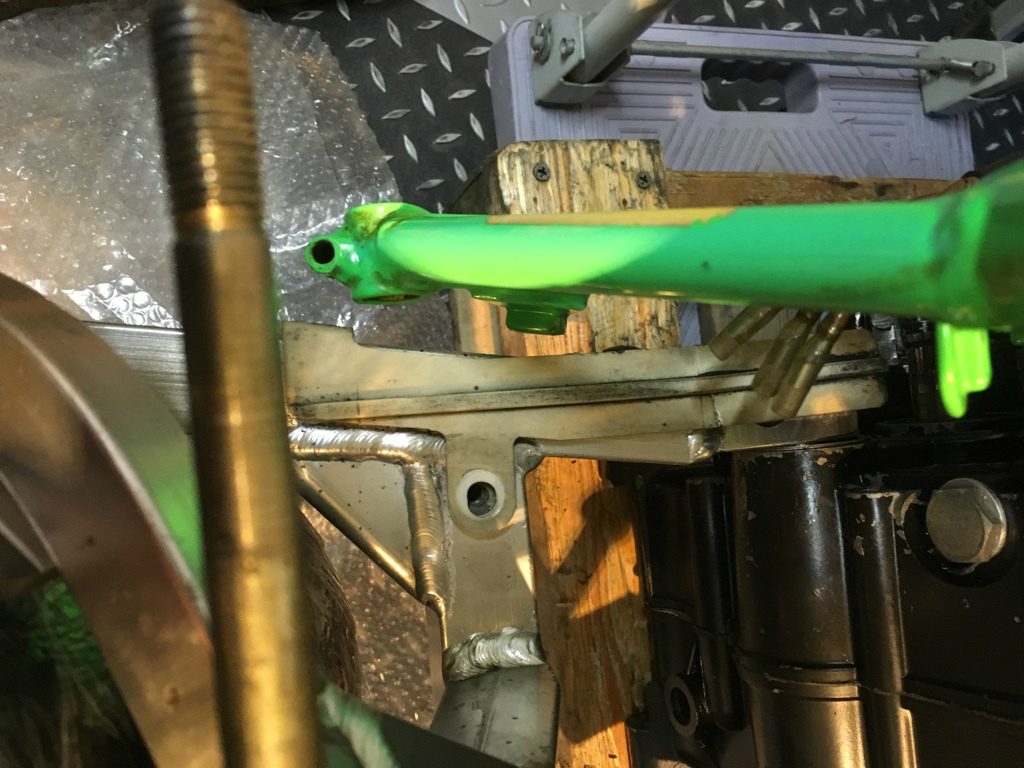

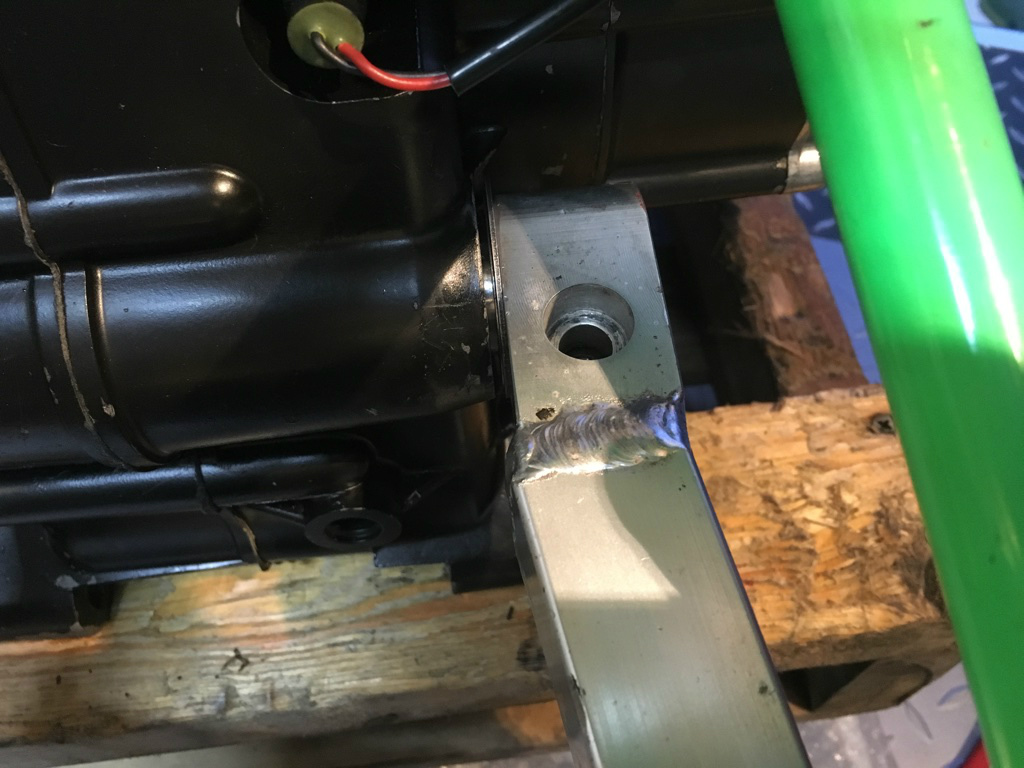

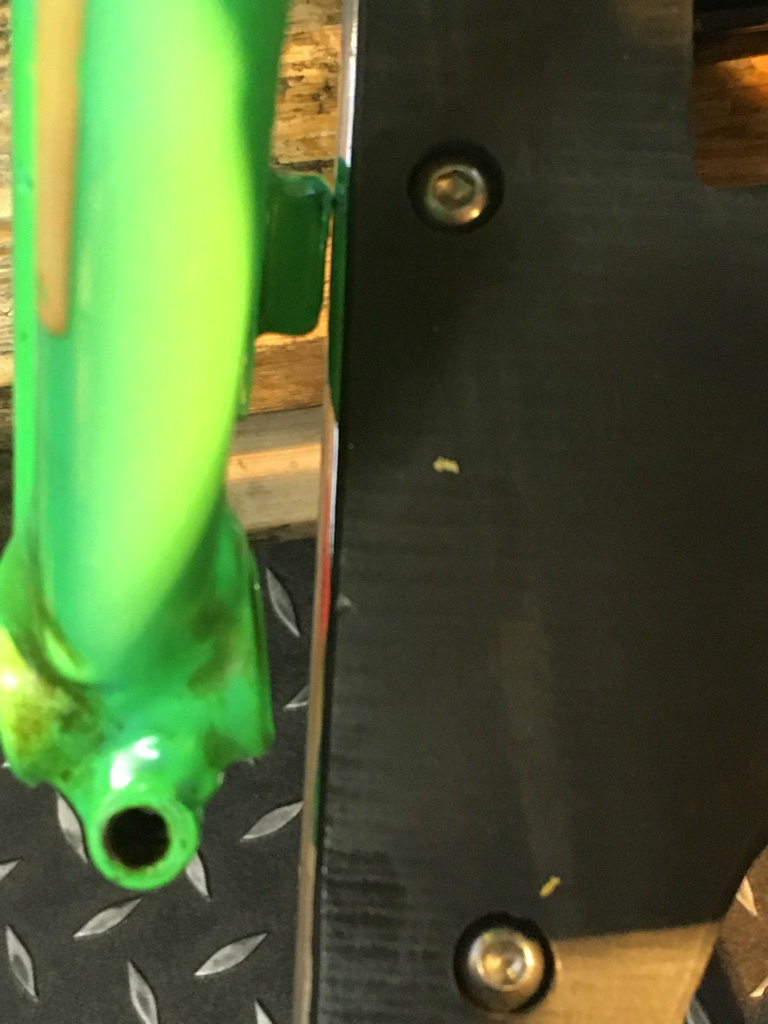

右側フレームとエンジンの間に隙間が出ます。締め込んではいませんが。。。。こんな精度ってことかな???





3型のタンクが安くゲットできたので、FRPのTT1を手に入れるまで、スチールの3型タンクで、、、と思いましたが全く形状が違います。こりゃダメですね!
3型のフレーム・フロントリアカウル・タンクとこれらはビーチク2型のために???それとも放出?
TT1までの道のりはまだまだ先になります。

明日は仲川さんところで!2型組みます!
by hiki-hiroyuki | 2016-03-19 00:41 | Comments(0)

TT1製作の方向が決まり、基本部品をヤフオクでゲットしました。高い落札もあり、サイズも合わないものもありで失敗の連続でした。まだまだ素人ですね!

全バラヤフオクに慣れていないので、本当にいるものと後でいいものが見極めきれずのオークション。反省しきりです。今週末もまたまた素晴らしい車両が放出です。そのまま売れば買い手が見つかりそうなもんですが・・・。

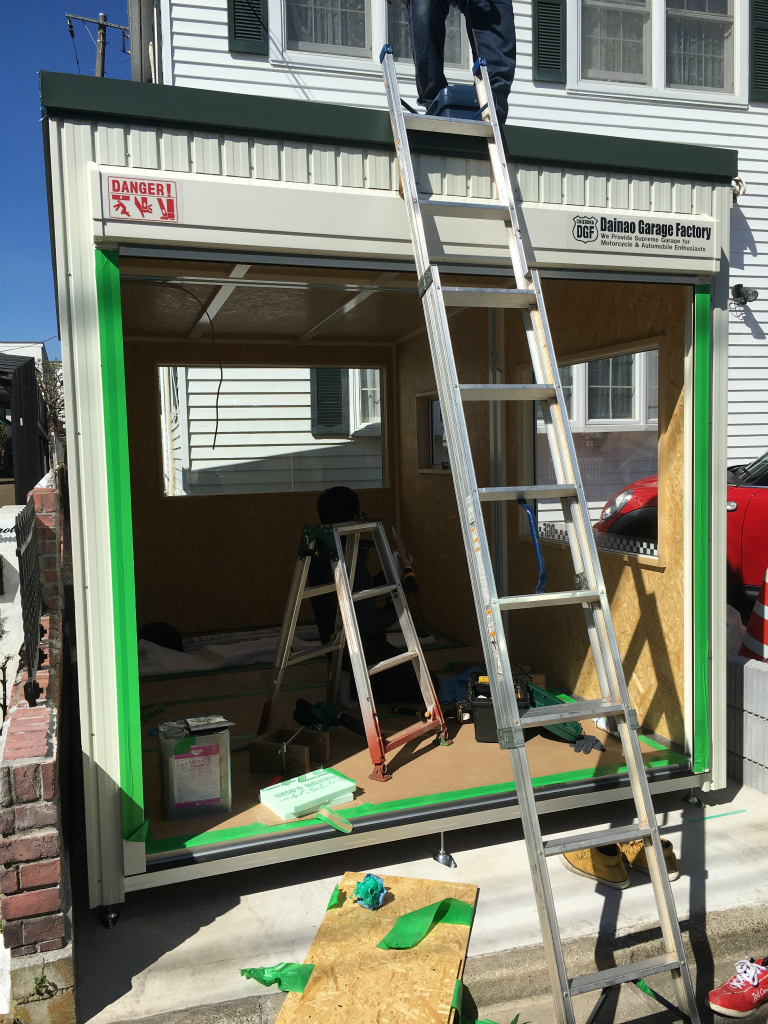

それよりマイガレージが完成!何より夢に見た「雨でもバイクが濡れない!ガレージ」の完成です!!!

ダイナオガレージ大石社長ありがとうございました。





すでに一杯です。屋根裏から部品やつなぎを下ろすともうほとんどスペースがありません。バイク4台置くと全く整備スペースはありません。作業机が置ければ最高なのですが・・・・。



TT11製作落札部品

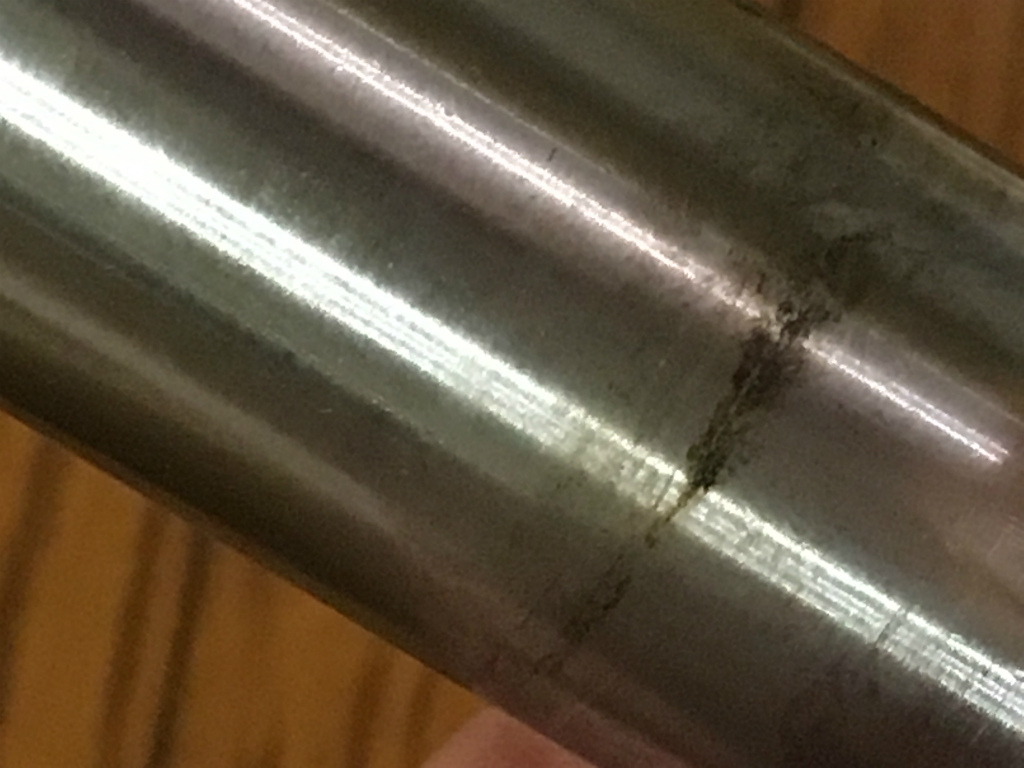

セカイモンで購入したスイングアームピン、一部にピンホールのサビがあります。特に偏磨耗もないので再メッキせずにいけるかな?

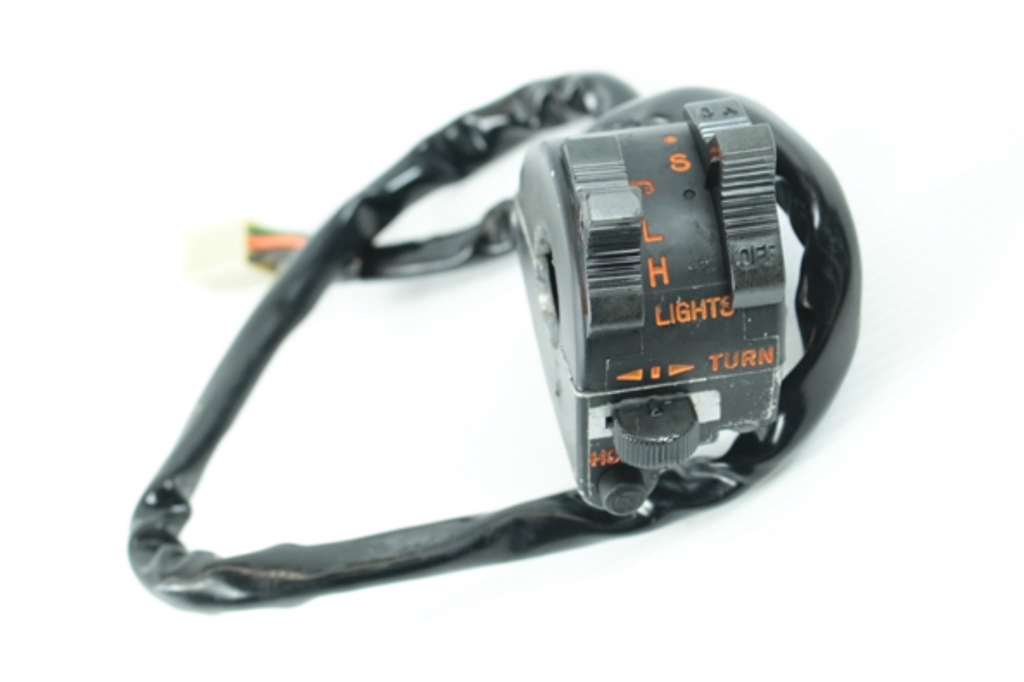

ハンドルスイッチ。これは2型にも使えます。




なぜか色が違います!




マフラーはガタガタですが、エキパイが必要なのでゲットです。





いや〜割れてましたね!修復は無理っぽいですのでケース含め再落札が必要です。よく見て落札すればいいのですが・・・・。




二つだけですがウインカーを。TT1なのでやはり小さくまとめたいです。

これは無駄になりました。結構競り合い高い買い物でした。マロッシレーシングにするために備蓄します。




クラッチホース




スピードメーターとクラッチワイヤーとマイナスケーブル。タコメーターケーブルはありませんでした。




クラッチレリーズ




ワイヤーハーネス。これがすごく綺麗でびっくりです。2型は線の中まで錆びてましたが、まだピカピカです。ガレージの環境か?本当に傷んでません。




右ハンドルスイッチ




社外品オイルクーラー




これが大失敗。とても高い買い物でした。ベルリッキフレームは50mm落札品は40mm。落札した車両が違いました。勘違いです。ヤフオク出品します。

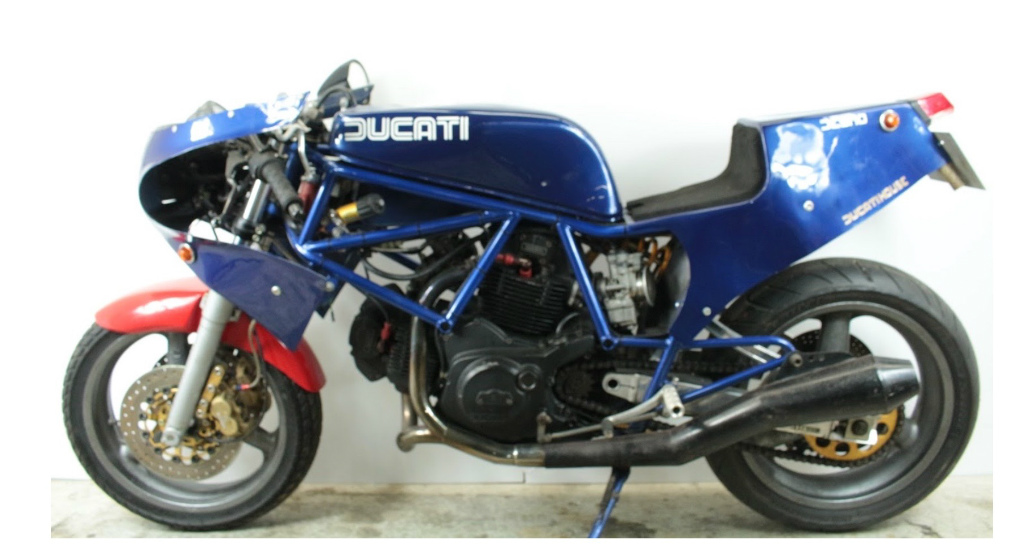

こちらの車両からの移植となります。

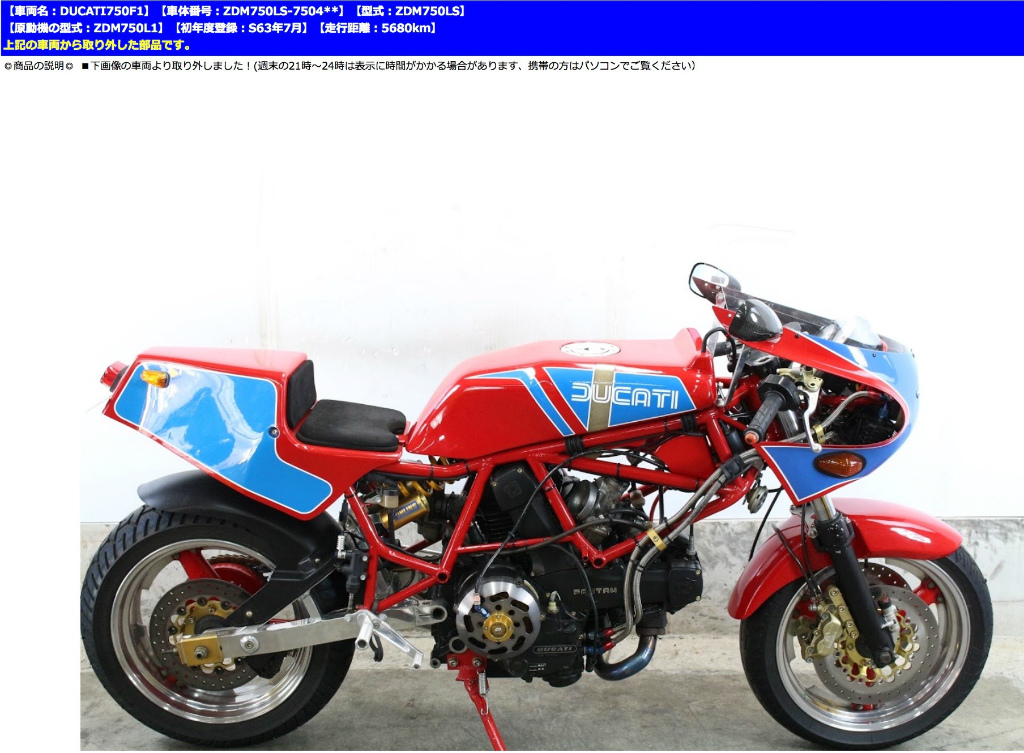

次はこの車両から・・・。




フロントブレーキスイッチ、これもベルリッキフレームには合わないようです。




3型カウルをそのまま使うにはこれが必要です。




2型の予備にもなるスイッチ。これもベルリッキフレームには合いません。




スピード・タコメータワイヤー。ギアはパワーハウスさんに3型用爪ありを探してもらってます。

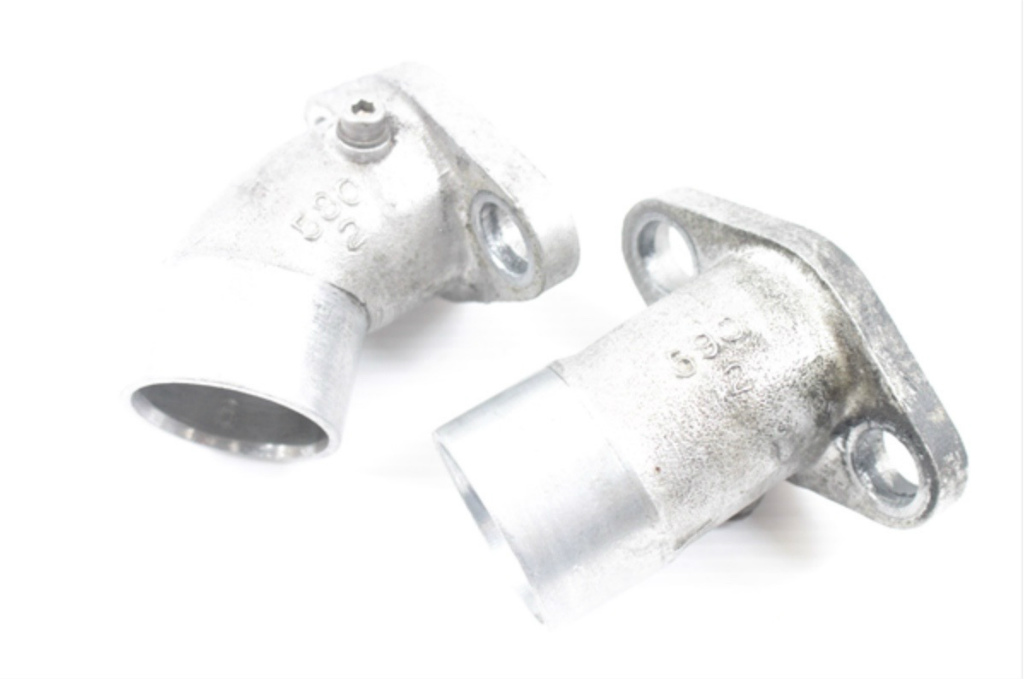

インシュレーターが一つ欠品でした。全バラしてやる!ヨーロッパにハマダさんが教えてくれたサイトで注文しなけばなりません。




落札し損ねたブレーキランプ900SS用です。




これもいらないのに落としてしまいました。・・・・・・どうしよっかなです。



サワダさんのHPで見つけました。かなりヨーロッパで作られていたようですが、貴重なフレームです。綺麗にサンブラして再塗装が楽しみです。

蛍光緑は・・・・・、早く塗り直したいですが、まだ取り付け部品等々、組んでから仲川さんにチェックして持ってから西村コーティングに出そうと思います。

ぼちぼち行こう!と思っていながら焦ってますね。ヤフオクの全バラパレードで混乱してます。
しかし本当にいい車両ばかり。そのまま売り出してくれたらいいのに・・・です。

主要な部品は揃ってきました。フロントリアブレーキ周りが揃えば後はゆっくり楽しみながらです。
一台買う方が安かった!!
